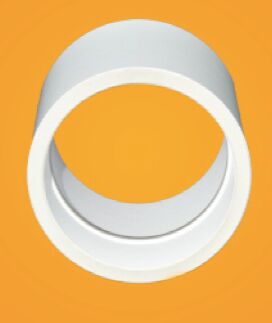

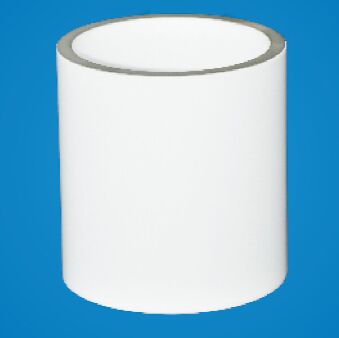

Gediversifieerde metalen keramische buis

Gediversifieerde Gemetalliseerde Keramische Buis

ZG levert op maat gemaakte gemetalliseerde aluminiumoxide keramiek. Deze gemetalliseerde keramiek is ideaal voor gebruik in hoogvacuüm-, hoogspannings- en hogedruktoepassingen.

Wij leveren gemetalliseerde keramiek voor stroomnetbuizen, vacuümonderbrekers, RF-vensters, gemetalliseerde ringen en componenten voor isolatoren en sensoren.

Aluminiumoxide is een van de meest gebruikte technische keramische materialen en biedt een hoge hardheid en slijtvastheid met uitstekende elektrische isolatie-eigenschappen. ZG hoogzuivere aluminiumoxide 94-96% keramiek (Al2O3) wordt gebruikt als keramisch basismateriaal. Andere keramische basismaterialen kunnen op verzoek worden gebruikt.

Gangbare gemetalliseerde aluminiumoxide keramiek bestaat uit molybdeen-gebaseerde verven, gevolgd door vernikkeling. Een coating van molybdeen- en mangaandeeltjes gemengd met glasadditieven en vluchtige dragers wordt aangebracht op het keramische oppervlak dat moet worden gesoldeerd. Het aanbrengen van de coating kan met de hand worden geschilderd, gespoten of robotmatig worden aangebracht. Na het drogen aan de lucht wordt de coating gebakken in een natte waterstofomgeving bij 1450°–1600°C, waardoor een “glazige” metalen coating van 300–500 micro-inches (7,6–12,7 micron) dik achterblijft, om een hoge hechtsterkte tussen de gemetalliseerde laag en de keramische basis te garanderen.

De gebakken coating wordt vervolgens bekleed met een laag van 0,001–0,003 inch (25,4–76,2 micron) nikkel. De vernikkeling wordt sintergebrand bij 850–950°C in een droge waterstofatmosfeer, waardoor een afgewerkt metalen oppervlak ontstaat dat gemakkelijk kan worden gesoldeerd met behulp van standaard soldeermetalen.

Voordelen van keramiek

• Laag diëlektrisch verlies - de diëlektrische constante.
• Hoge thermische geleidbaarheid
• Thermische uitzettingscoëfficiënt - de thermische uitzettingscoëfficiënten van keramiek en metalen liggen dicht bij elkaar
• Hoge hechtsterkte - hoge hechtsterkte tussen de metalen laag en keramiek
• Hoge bedrijfstemperatuur - keramiek is bestand tegen hoge en lage temperatuurcycli met grote schommelingen en kan zelfs normaal functioneren bij hoge temperaturen van 500-600 graden.
• Hoge elektrische isolatie - het keramische materiaal zelf is een isolatiemateriaal en is bestand tegen een hoge doorslagspanning.

Technische specificaties
